产品用途：挤料、误送、排出通过、送料到位、材料末端检出
●误送检知器技术参数：

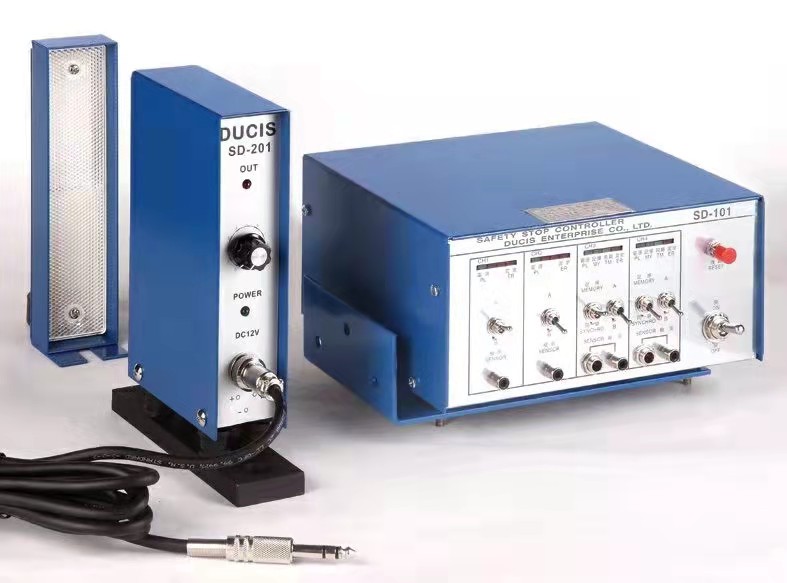

SD-101(主机) | SD-201（光电） | ||
检出回路 | 4CH.立检出 | 检出幅 | （红外线侦测） |
选择切换 | A/B: 记忆/同期 | 小检出 | φ2mm（距离设定0.5m）不透明体 |
反应时间 | ON 检出3μ、OFF检出300μ以下 | 检出距离 | 500mm以内 |
使用电压 | AC85V~270V、50/60Hz±10% | 电源电压 | DC12V~24v(±10%) |
消秏电力 | 16W以下 | 消秏电力 | 60mA以下 |
输出信号 | 继电号 A/B(220V3A) | 大连转速度 | （绿色）电源、红色（通过表示） |
延迟时间 | 10ms以内 | 感度调整 | 依检测物大小调整 |
周围温度 | 0℃~40℃ | 周围温度 | 0℃~40℃ |
输入信号 | DC12V、检测装置 | 反应速度 | 1m sec以下 |
标准配件 | SD-101：侦测棒单叉1支、双叉1支、六蕊讯号线1条、预备凸轮线2条 | 连接线长 | 2.5M |
外形尺寸 | 175W*212L*100H | 外形尺寸 | 40W*210L*180H |
重 量 | 2.65kg | 重 量 | 本体1.2kg / 反射板 0.3kg |
●产品特点：
1、主要检测送料是否准确到位，自动控制冲床制程。
2、针对吹出产品检测，是否有叠料等现象。
3、有效防止送料不到位现象，减少产品的不良率。
●功能原理：
A：动作检出：波动（挤料） | 侦测（棒）装置接触（ON）检出 |
A：动作检出：材料末端 | 侦测（棒）装置切断（OFF）检出 |
同期检出： | 配合冲床送料时间、（角度），来检测送料是否正确，同期基准点（TM黄色灯）在90度位置也就是在冲床轮轴装设凸轮信号，在Tm灯未亮之前材料先送定位，否则停机。 |
记忆检出（通过检出）： | 冲床每冲压一形成须要有制品通过检测装置（光电、磁性、微动、近接等开关）输入检出讯号作记忆（MY绿色灯），同期灯亮清除记忆如无制品通过就停止。 |
标准配件外 其他光电选择 | 市售近接开关、光电开关、红外线侦测开关（附扩大器内装）以及侦测棒、微动开关均可配合使用。 |
备注：一切机加工和检验及装配由我们立完成，从而来保证误送检知器的品质。
