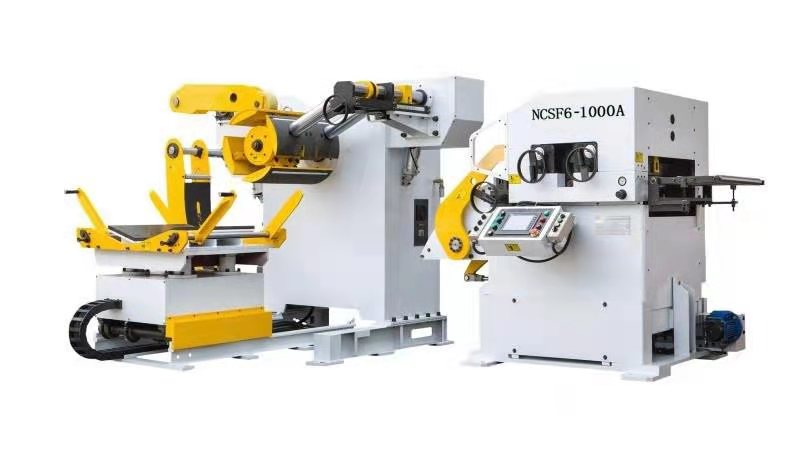

产品用途：0.3～4.5mm中厚板材料开卷、整平与送料

中板三合一送料机技术参数：

●矫正能力表：

●产品特点：

1、中板三合一送料机整平辊放松部分由标准型的由气缸来完成放松改为活塞缸完成放松，适用于料厚0.3mm～4.5mm、宽度70mm～1000mm的中厚板卷料的冲压整平送料。
2、料架主轴采用油压扩张系统，料卷卷筒采用楔形式滑块结构，自动锁紧，放松卷料，放料宽度由两挡料辊用螺杆进行调节，放料时由气缸提升外挡料辊避让材料，方进行材料的装卸，可靠性高，劳动强度低，安全性好，并配备压料臂，使材料不会松散，放料采用对射光电感应系统，自动放料，同时采用气动托起材料，控制材料的弧度使入料顺畅。
3、整平辊采用高合金轴承钢制造，进行一系列热处理(（调质）→车床加工→高频处理→研磨→镀硬铬→研磨，严格保证整平辊之钢性及整平辊之表面光洁度，尺寸精度达0.01mm。
4、采用二棍夹送压料结构型式，电机经减速器、带动上下夹送辊工作，把料头送进校平主机。
5、整平采用四蜗轮蜗杆进行调节，由手轮旋转蜗杆传动蜗轮，带动上滑块进行升降，从而实现压入量的调节。在调整手轮上附有调整表盘，准确显示调整量。
6、整平放松采用偏心式结构，采用双气缸实现，整平时气缸通气，上滑块由气缸活塞带动压下，放松时，气缸由提升滑块放松材料。因放松时排气管路中安装有速排气阀，故放松速度快。
7、蜗轮升降装置，使送料高度在100范围内调整适用于客户不同规格的产品模具高度，调整方便省力可靠。

●各类配件说明：

1、伺服马达：日本安川电机　 　2、料架马达：台湾晟邦电机3、光电开关：日本欧姆龙
4、压臂马达：山藤电机　 　5、变频器：台湾台达　6、气缸：日本CKD/WPI
7、气动电磁阀：日本SMC/台湾亚德客　8、气动元件：日本SMC/台湾亚德客
9、触摸屏：台湾海泰克 10、PLC可编程控制器：日本三菱　11、断路器：德国施耐德
12、交流接触器：德国施耐德  13、热继电器：德国施耐德  14、控制按钮：日本和泉
15、继电器：日本和泉　  16、液压元件：台湾（众力）
17、矫直滚轮及送料滚轮采用优良轴承钢滚铬Gcr15调质、高频淬火，精密研磨镀硬铬60℃-62℃
18、轴承：采用德国FAG 、日本IKO、NSK等品牌；
19、铜衬：采用自润轴承或铜衬；
20、齿轮：采用20CrMnTi，渗氮处理，精密研磨国标六级；
21、机台的机架部位焊接后回火消除应力处理，再由镗床镗孔加工确保主轴的同心度；

备注：一切机加工和检验及装配由我们立完成，从而来保证三合一送料机的品质。
